Lüftungs- und Klimageräte

Dicke Luft im Büro? Nicht mit uns!

Modular aufgebaute Luftklimageräte sind für zentrale Verteilung und Behandlung von Luft in industriellen und kommerziellen Anwendungen bestimmt. Sie sorgen für Beförderung und Behandlung der Luft und das bei hohen Ansprüchen an die Betriebseffektivität. Unsere Anlagen werden für Luftleistungen von 500 bis 100 000 m3/h gebaut. Die Einheiten sind komplett gebaut und zertifiziert in einer einzigartigen selbsttragenden Ausführung. Hohe Variabilität in der Ausführung macht es möglich maßgeschnittene Lösungen für Ihr Projekt anzubieten. Sprechen Sie uns gern an.

Produktname:

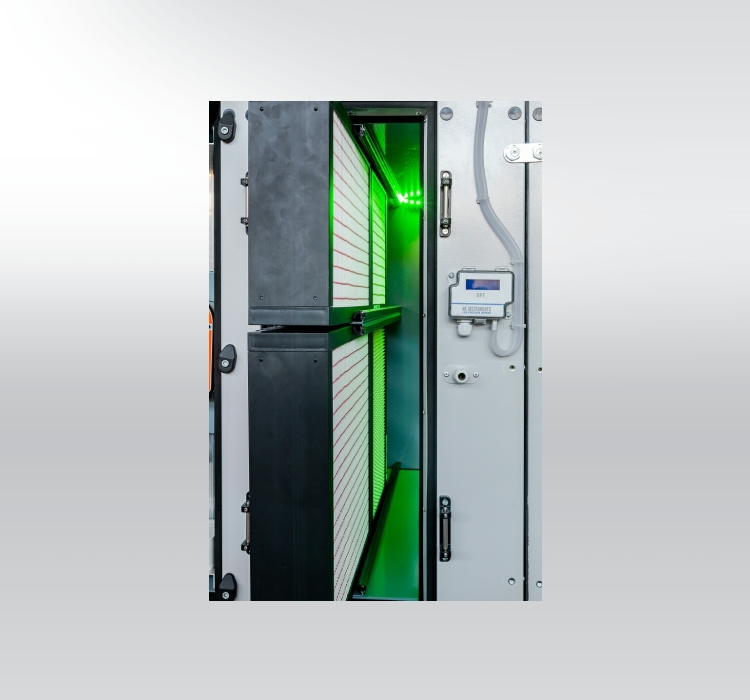

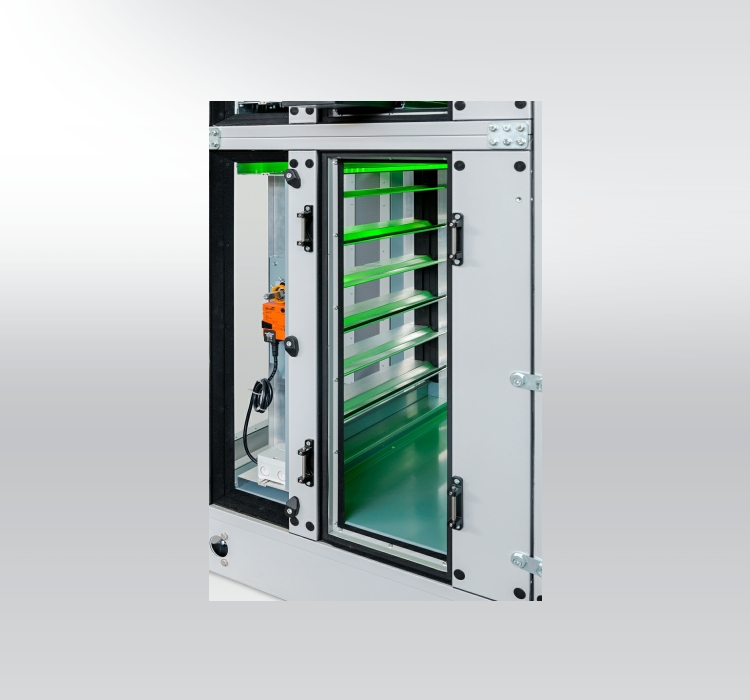

Luftklimageräte MANDÍK -

Beschreibung:

Modular aufgebaute Luftklimageräte sind für die zentrale Verteilung und Behandlung von Luft in industriellen und kommerziellen Anwendungen bestimmt. Sie sorgen bei hohen Ansprüchen an die Betriebseffektivität für die Förderung und Behandlung der Luft. Sie werden für Luftleistungen von 500 bis 100 000 m3/h gebaut. Die Einheiten sind in einer einzigartigen selbsttragenden Ausführung komplett zusammengebaut und zertifiziert. Hohe Variabilität in der Ausführung macht es möglich, maßgeschneiderte Lösungen anzubieten.

Charakteristik:
  • Luftleistungen von 500 bis 100 000 m3/h.
  • 31 Standardgrößen – 15 mit quadratischem Querschnitt, 16 mit rechteckigem Querschnitt.
  • Vorschlag gemäß Verordnung zur ÖKODESIGN-Richtlinie der EU 1253/2014, ErP 2018.
  • Parameter der Verkleidungsplatten des Gerätes nach der Norm EN 1886 – geprüft von TÜV SÜD München.
  • Zertifikation EUROVENT und Auslegung bis Energieeffizienzklasse A+ und Ausstellung der Energieeffizienzlabel.
  • Zertifikation gemäß Forderung des deutschen Herstellerverbandes RLT-Geräte, Möglichkeit der Auslegung bis Energieeffizienzklasse A+ und Ausstellung der Energieeffizienzlabel von zertifizierter Deutschen Gesellschaft TÜV SÜD Industrie Service GmbH.
  • Standardmäßige Konfiguration – Zuluft- und Abluftteil über- oder nebeneinander, Ausführung als Deckengerät ist auch möglich.
  • Innen-/Außenausführung oder hygienische Ausführung.
  • ATEX Ausführung für explosionsgeförderte Umgebungen.
  • Möglichkeit der Wahl von der Oberflächenbehandlung mit Pulverbeschichtung – Innen-/Außenteile der Verkleidung und Blechteile der Einbauten.
  • Saubere ebene Innenoberfläche schon in der Standardausführung ohne zusätzliche Montageaufwände.
  • Variable Effektivität der WRG Wärmetauscher.
  • Eigene Gaserhitzer mit Heizleistungen von 15 bis 610 kW.
  • MSR-System auf der Siemens Climatix Plattform.
  • Betonung auf hochwertige Verarbeitungsqualität und Preis/Leistung Verhältnis.
  • Regelmäßige Überprüfung der Qualität und Zertifizierungen der eingekauften Teile.
  • Service und Montage Freundlichkeit.
  • Verlängerung der Garantie bis zu 60 Monate möglich.
Downloads:

Technische Dokumentation

Zertifikate und Erklärungen

Anleitung und Andere

Produktname:

Luftklimageräte MANDÍK in Hygieneausführung

Beschreibung:

Sie knüpfen an die Standardreihe und ihre Betriebsbedingungen an und erweitern diese. Die RLT-Geräte in der Hygieneausführung sind speziell für den Betrieb in Hygiene- und Reinraumanwendungen ausgelegt und entsprechend konstruktionstechnisch angepasst, z. B. für Gesundheitswesen, Labors und verschiedene Arten der Industriebereiche.

Downloads:

Technische Dokumentation

Zertifikate und Erklärungen

Anleitung und Andere

Produktname:

Kompaktes deckenlüftungsgerät MANDÍK CPX -

Beschreibung:

Das neue Flachklimagerät Mandík CPX ist ein sogenanntes Unterdecken-Lüftungsgerät mit einer Luftleistung bis 4.500 m3/h.
Die CPX-Serie ist vollständig in dynamischem Design, genau wie die modularen oder kompakten Lüftungsgeräte von Mandík.
Dank unserer einzigartigen Software und dem durchdachten Design können die Einheiten mit Außenmaßen in 1-mm-Schritten ausgeführt werden.
Entsprechend den spezifischen Anforderungen für Maßbeschränkungen, Luftqualität und -menge und Innenraum werden die internen Komponenten automatisch ausgewählt, um den höchstmöglichen Wirkungsgrad des Gerätes zu erreichen und die geforderten Vorschriften und Zertifizierungen zu erfüllen.
Die Komponenten sind: Als Wärmerückgewinnung Gegenstrom-Wärmetauscher, Zu- und Abluftventilatoren, Bypass-Sektion einschließlich Regelklappen.
Es ist auch möglich, runde oder quadratische Luftauslässe zu wählen, die mit bis zu zwei Spulen zum Heizen und Kühlen ausgestattet sind, einschließlich Bedienfeld und mehr.

Charakteristik:
  • air flow from 500 to 4 500 m3/h
  • mass possibility of dynamic design with final dimensions in steps of 1 mm increment for the whole range of air capacities
  • possibility of choice from two types of cladding according to heat transfer classes and thermal bridges T3 TB2 / T2 TB1 in accordance with EN 1886
  • totally separated air flows inside the unit
  • design according to EKODESIGN requirement according to EU regulation 1253/2014, ErP 2018
  • crossflow heat exchanger, selectable according to minimum efficiency and pressure loss
  • power control recuperation
  • protection against freezing
  • possibility of free-cooling
  • EC or AC fans with a large reserve for the required external pressure in the air ductwork
  • design of the under-ceiling flat unit (air outlets point to the sides)
  • compact dimensions given by dynamic design
  • possibility of simultaneous mounting up to two heat exchangers - any combination of heating and cooling
  • possibility of wide choice of different types of internal components in standard design, without additional assembly modifications (joint sealing, corners etc.)
  • designed for indoor placement
  • Plug & Play devices
  • the unit is completely equipped with electronic Control system and commissioned
  • possibility to choose the surface treatment: galvanized, stainless steel, ALUZINK, painting choice of any RAL shade by painting
  • all individually for external or internal parts of the cladding, built-in parts end elements, base frame
  • sliding door system
  • access to the unit from the bottom of the unit
  • the switchboard and heat exchanger connections are always on the front site
  • the condensate drain is on the opposite back site of the unit
  • smart and user-friendly control of the unit (web interface, possibility of visualization,…)
  • easy connectivity to electronic Control system
  • possibility of parameterization using PC, tablet, smartphone or directly on the controller´s display
  • possibility to use overpressure closures for safe service and maintenance
  • emphasis on easy maintenance and service of all parts of the unit
  • air filter (standard class F7)
  • fresh air intake damper
  • by-pass damper of the heat exchanger
  • plate cross flow heat exchanger
  • up to 2x heat exchangers can be fitted (any combination of heating and cooling)
  • fan with EC electric motor or AC motor with frequency converter
  • damping pads on air inlet as well as air outlet
  • air filter (standard class M5)
  • fan with EC electric motor or AC motor with frequency converter
  • damping pads on air inlet as well as air outlet
  • filters: choice from filter classes G3 to F9
  • filters: choice of types frame (MPP) 46/98mm / compact (plastic) / pocket 360/500/600mm
  • filters: track selection Euro / Unifil / Atypical dimensions (step by 10 mm)
  • filters: option Pre-filter of frame filter classes G3 to F9
  • heater: choice of electric / water / direct
  • cooler: choice of water / direct
  • fans: choice of radial fans with different impeller sizes, equipped with EC electric motors or AC motors with frequency converter
  • shut-off dampers: possibility to install dampers as internal
  • shut-off dampers on the inlet and outlet: possibility to choose standard or safety actuator with spring return
  • air outlets: square / round option.
  • connections: the positions of the connections for the heat exchangers are located on the front
  • position of the electrical connection and others are located on the front or side
  • electrical switchboard of the Control system: as internally built-in or external for any installation
  • sliding door system
Downloads:

Technische Dokumentation

Anleitung und Andere

Produktname:

Kompakte Luftklimageräte MANDÍK -

Beschreibung:

Die neue, voll dynamische Baureihe kompakter Luftklimageräte ist für die zentrale Luftaufbereitung und -verteilung im kommerziellen und industriellen Bereich bestimmt. Dank einer neuen, fortschrittlichen Software und einer durchdachten Konstruktion kann man die jeweiligen Kompaktgeräte neu dynamisch auslegen. Das ermöglicht eine einzigartige Auslegung von Standard- und Sondergeräten laut der jeweiligen Vorgabe, einschließlich Einschränkungen bei den Abmessungen. Man kann aus einem breiten Angebot an Einbaukomponenten und ihren Kombinationen auswählen. Die jeweiligen Geräte sind in einer einzigartigen rahmenlosen Gehäuse-Ausführung komplett zusammengebaut und zertifiziert und für die Aufstellung in Innenräumen bestimmt. Die Geräteausführung ist vertikal (Anschlüsse nach oben ausgeführt).

Standardmäßig ist ein Kreuzgegenstrom-Plattenwärmetauscher für Wärmerückgewinnung verbaut. Optionen: bis zu zwei Wärmetauscher für Erhitzung und Kühlung, freie Auswahl an Ventilatoren (einschließlich Doppelventilatoren), Möglichkeit der Wahl einer Umluftklappe, runde oder eckige Anschlüsse, Schaltschrank eingebaut oder außen angebaut, usw.

Die Kompaktgeräte sind auf Luftleistungen von 500 bis zu 10.000 m3/h begrenzt und werden standardmäßig als Plug&Play Gerät geliefert, d.h. einschließlich eines integrierten MSR Systems.

Charakteristik:
  • Luftleistungen von 500 bis zu 10.000 m3/h
  • Möglichkeit einer dynamischen Auslegung mit resultierenden Abmessungen nach 1 mm Schritt für den ganzen Bereich von Luftleistungen
  • Möglichkeit der Wahl von zwei Gehäuse-Ausführungen mit thermischen Parametern (Thermische Isolierung / Wärmebrückenfaktor) T3/TB2 - T2/TB1 für den ganzen Bereich von Luftleistungen
  • Bei der Ausführung T2/TB1 sind Wärmeverluste durch das Gehäuse und Wärmebrücken in Übereinstimmung mit der Norm EN 1886 eliminiert
  • Thermisch getrennte Luftströme im Inneren der Anlage
  • Auslegung gem. Ökodesign-Richtlinie (EU-Verordnung 1253/2014), ErP 2018-konform
  • Kreuzgegenstrom-Plattenwärmetauscher für Wärmerückgewinnung, laut Anforderungen an Mindestwirkungsgrad und Druckverlust wählbar
  • Stetige Regelung der Wärmerückgewinnungsleistung
  • Stetiger Vereisungsschutz des WRG-Wärmetauschers
  • Freie Kühlung/Nachtauskühlung standardmäßig vorhanden
  • Möglichkeit der Umluftfunktion zur Optimierung der Wärmeleistung
  • EC-Ventilatoren mit Leistungsreserven für hohe externe Pressungen eingesetzt
  • Vertikale Ausführung (Kanalanschlüsse sind nach oben ausgeführt)
  • Kompakte Abmessungen, gegeben durch dynamische Auslegung
  • Möglichkeit einer gleichzeitigen Installation von insgesamt bis zu zwei Wärmetauschern, 1x Heizung und 1x Kühlung
  • Möglichkeit einer umfangreichen Wahl von diversen Typen von Einbaukomponenten
  • Dank einer einzigartigen zertifizierten rahmenlosen Gehäuse-Konstruktion ist die Innenoberfläche glatt (ohne innere Versteifungen, scharfe Kanten, Ecken usw.) in Standardausführung und ohne zusätzliche Montageaufbereitungen (Kitten von Fugen usw.)
  • Kompaktgeräte sind mit einem Grundrahmen ausgestattet
  • Für Innenaufstellung bestimmt
  • Plug&Play-Ausführung: Das Gerät ist mit einem MSR System komplett ausgestattet und werkseitig getestet
  • Möglichkeit der Materialausführung – Stahl verzinkt, Edelstahl, Pulverbeschichtung (individuell für Außen- und Innenschale bzw. Einbauteile, Endelemente und Grundrahmen)
  • Pulverbeschichtung mit beliebigem RAL-Farbton möglich
  • Bedienseite kann man von zwei Varianten wählen: Standardausführung mit einer Notwendigkeit eines Frontseiten- sowie Seitenzugangs oder nur Frontseitenzugang ohne Notwendigkeit eines Seitenzugangs (Bebauung des Gerätes von drei Seiten möglich)
  • Intelligente und bedienungsfreundliche Steuerung der Anlage (Weboberfläche, Visualisierungsmöglichkeit, …)
  • Anbindungsmöglichkeit an ein GLT System, Bedienung oder Parametrierung mit Hilfe von PC, Tablet, Smartphone oder direkt am Regler
  • Möglichkeit des Einsatzes von Überdruckverschlüssen für sicheren Service und Wartung
  • Betonung der Servicefreundlichkeit und Zugänglichkeit aller Geräteteile
  • Spezielles "Einschubsystem" zum Herausziehen von Ventilatoren zum Zugriff auf die Klemmleiste
  • Luftfilter (Standardausführung Klasse F7)
  • Frischluftklappe
  • Bypass-Klappe des WRG-Plattenwärmetauschers
  • Kreuzgegenstrom-Plattenwärmtauscher für Wärmerückgewinnung
  • Man kann bis zu 2x Wärmetauscher installieren (1x Kühlung, 1x Heizung)
  • Energiesparende EC-Ventilatoren
  • Anschlussstutzen außenluft- und zuluftseitig
  • Luftfilter (Standardausführung Klasse M5)
  • Möglichkeit der Installation einer Umluftklappe
  • Energiesparende EC-Ventilatoren
  • Fortluftklappe
  • Anschlussstutzen abluft- und fortluftseitig
  • Filter: Wahl von Filtrationsklassen G3 bis F9
  • Filter: Wahl von verschiedenen Filterarten - Kassettenfilter 48/96mm / Kompaktfilter 292mm (V-förmiger Kunststoffrahmen) / Taschenfilter 360/500/600mm
  • Filter: Wahl von Abmessungen – Euro-Standardabmessungen / Unifil / Sonderabmessungen (10 mm Schritt)
  • Erhitzer: Elektro- / Wassererhitzer / Kondensator
  • Kühler: Wasserkühler / Direktverdampfer
  • Ventilatoren: Radialventilatoren mit diversen Laufradgrößen verfügbar, ausschließlich mit energiesparenden EC-Motoren ausgestattet. Wahl der Ventilatorwand mit 2 Stück Ventilatoren nebeneinander möglich.
  • Gegenstrom-Plattenwärmetauscher für Wärmerückgewinnung: Standard- oder Combi-Ausführung, zwei Typen mit hohem oder noch höherem Wirkungsgrad verfügbar. Wahl eines Mindestwirkungsgrades möglich.
  • Jalousieklappen: wahlweise innen- oder außenliegend
  • Stellantriebe der Außenluft- / Fortluft-Jalousieklappen: Stellantrieb mit Standard- oder Federrücklauffunktion
  • Kanalanschlüsse: eckig / rund
  • Medien- und Elektroanschlüsse: die Wärmetauscher-Anschlüsse sind auf die Vorderseite herausgeführt, der Elektro-Anschluss und weitere befinden sich auf der Vorderseite oder seitlich, laut Anforderung
  • MSR-Schaltschrank im Gerät eingebaut oder außen angebaut. In der eingebauten Version ist der Schaltschrank von vorne oder von der Seite zugänglich, laut Anforderung
Downloads:

Technische Dokumentation

Zertifikate und Erklärungen

Anleitung und Andere

Produktname:

Luftklimageräte MANDÍK mit integrierter Wärmepumpe -

Beschreibung:

Modular aufgebaute Luftklimageräte bestimmt für zentrale Verteilung und Behandlung von Luft in industriellen und kommerziellen Anwendungen. Die Einheiten beinhalten einen hoch effizienten Wärmetauscher für Wärmerückgewinnung und einen integrierten Kältekreislauf mit oder ohne reversiblen Betrieb für zusätzliche Luftabkühlung, möglicherweise zusätzliche Lufterwärmung der Zuluft. Sorgen für Beförderung und Behandlung der Luft und das bei hohen Ansprüchen an die Betriebseffektivität verbunden mit niedrigen Betriebskosten. Werden für Luftleistungen von 500 bis 25 000 m3/h gebaut. Die Einheiten sind komplett gebaut und zertifiziert in einer einzigartigen selbsttragenden Ausführung. Hohe Variabilität in der Ausführung macht es möglich maßgeschnittene Lösungen anzubieten.

Charakteristik:
  • Luftleistung von 500 bis 25 000 m3/h.
  • Quadratischer oder rechteckiger Querschnitt.
  • Entwurf gemäß Verordnung zur ÖKODESIGN-Richtlinie der EU 1253/2014, ErP 2016, ErP 2018.
  • Parameter der Verkleidungsplatten des Gerätes nach der Norm EN 1886 – geprüft von TÜV SÜD München.
  • Zertifizierung gemäß Forderung des deutschen Herstellerverbandes RLT-Geräte, Möglichkeit der Auslegung bis Energieeffizienzklasse A+ und Ausstellung der Energieeffizienzlabel von zertifizierter Deutschen Gesellschaft TÜV SÜD Industrie Service GmbH.
  • Standardmäßige Konfiguration – Zuluft- und Abluftteil über/nebeneinander.
  • Innen-/Außenausführung oder Hygieneausführung.
  • Wahl der Oberflächenbehandlung mit Pulverbeschichtung – Innen-/Außenteile der Verkleidung und Blechteile der Einbauten.
  • Saubere, ebene innere Oberflächen schon in der Standardausführung ohne zusätzliche Montageaufwand.
  • Komplett angeschlossener und lauffähiger integrierter Kältekreislauf mit oder ohne reversiblen Betrieb.
  • Wahl einer bivalenten Wärmequelle für extreme Bedingungen – Wasser, Dampf oder Gaserhitzer.
  • Kältekreislauf kann für umweltfreundliche Kältemittel R410A oder R407C berechnet werden.
  • Teil der Lieferung ist ein funktionsfähiges MSR-System auf Carel oder Siemens Climatix Plattform.
  • Fokus auf hochwertige Verarbeitungsqualität und Preis/Leistung Verhältnis.
  • Regelmäßige Überprüfung der Qualität und Zertifizierungen der zugekauften Teile.
  • Service- und Montagefreundlichkeit.
Downloads:

Technische Dokumentation

Zertifikate und Erklärungen

Anleitung und Andere

Produktname:

Raumklimagerät MANDÍK - KAY-26DR8, KAY-35DR8

Charakteristik:
  • Heiz-, Kühl- und Entfeuchtungsfunktion für die Räume.
  • Raumluftverarbeitung durch Filtereinheiten.
  • Niedrige Betriebskosten durch die verwendete Technologie.
  • Energieeffizienzklasse A++ beim Kühlen, A+ beim Heizen.
  • Heizfunktion bis zu einer Außentemperatur von -15°C.
  • Umweltfreundlich - Der Betrieb des Geräts setzt keine Schadstoffe in die Umwelt frei (keine Emissionen), und es treten keine negativen Umweltauswirkungen auf.
Downloads:

Technische Dokumentation

Produktname:

Mess- und Regelungssystem -

Beschreibung:

Das Mess- und Regelungssystem ist für eine effektive Steuerung der Luftklimageräte MANDÍK bestimmt.

Charakteristik:
  • Entwurf des MSR-Systems gerätespezifisch möglich.
  • Komfortable Steuerung des Gerätes mit programmierbarer Siemens Climatix Steuerung.
  • Breite Palette von Kommunikationsmöglichkeiten – Zusammenarbeit mit den meisten übergeordneten Systemen.
  • Einfache Bedienung und vollständige Serviceeinstellungen mit Hilfe von Display und Bedienungstasten der Steuerung.
  • Schaltschrank im Metall- oder Plastikausführung je nach gewählter Konfiguration des Gerätes.
  • Hervorragendes Preis/Leistung Verhältnis.
  • Einfache Installation.
  • Einfache Bedienung in einigen Varianten.
  • Lokal- oder Fernbedienung.
  • Jahres- und Wochenzeitprogramme.
  • Textdisplay mit übersichtlicher Darstellung aller Parameter.
  • Sprachwahl aller EU Sprachen (standardmäßig Tschechisch).
  • Wahl von mehreren Betriebsregimen.
  • Regulation von Luft, Temperatur und Feuchtigkeit der Zuluft oder im Raum.
  • Automatische Erkennung, wenn Heizung oder Kühlung erforderlich sind.
  • Komplexe, exakte Steuerung der Lüftungstechnik.
  • Übersichtlicher Auszug der Alarmmeldungen einschließlich Historie.
  • Verschiedene Benutzerebenen geschützt durch Passwörter.
  • Einbindung aller lufttechnischen Komponenten in ein einfaches MSR-System möglich.
  • Steuert alle Grundkomponenten der Heizung und Kühlung.
  • Einheitliche Beschriftung der Verbindungsklemmen.
  • Steuerung per PC mit Internet Explorer (Standard Lieferung) oder per Internet von beliebigem Standort.
Downloads:

Technische Dokumentation

Zertifikate und Erklärungen

Anleitung und Andere
